概述：

单芯电缆的金属护层一般采用交叉互联双端接地或单端直接接地的运行方式,正常情况下金属护层对地只有几十伏的感应电压，几安到十几安的感应电流，电力电缆多采用固体绝缘的电缆，引起电缆发生劣化的原因较多，有电劣化、热劣化、化学劣化、机械劣化、失窃等，对于高压电缆，其屏蔽层只能单点接地，如果电缆护套因化学、机械甚至鼠虫害等发生损坏而多点接地，金属护套对地环流就会上升至很危险的数值接地系统遭到破坏，金属护套的电压将由正常运行时的工频感应电压变为悬浮电压。当电缆金属一旦电缆护层上的悬浮电压将会上升到电缆外护套工频耐压容许值之上，在这种情况下将导致外护套击穿或护层保护器烧毁，更严重的会导致电缆主绝缘击穿等安全隐患。

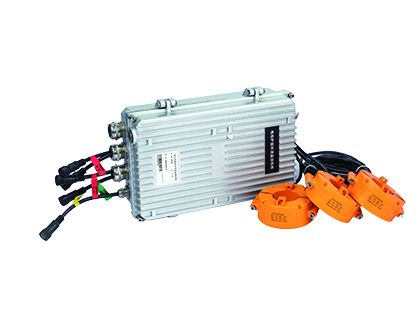

高压电缆接地环流监测装置是由信号监测单元、数据通信单元、本地传感器单元组成，具备6路电流接入，具有防电磁干扰和防水处理能力，采用工业级元器件，抗高温85℃，耐低温-20℃完成高压电缆接地环流检测，通过RS485通信模块将数据传送给本地监测屏柜。
