概述
在电力系统中,一次设备的电气接点(如动静触头,电缆搭 接头,母线连接处等)因为接触不良、电流过载等因素引起的温 升过高、发热事故频频发生,严重影响了电力系统的经济效益和 服务质量,降低了一次设备的使用安全性和运行可靠性,因此在 电气设备运行过程中,对一次设备的电气接点温度在线监测很有 必要。温度在线监测,能及时发现隐患,积累检修经验,真正实 现诊断检修。
开关柜电气接点的温度状况直接影响着供配电的质量。一般 每个开关柜最容易发生温升的部位就是手车的触头,待测点2组, 每组有A,B,C相,故每面开关柜标配检测6个点(可扩展)。
综上情况,为解决检修困难,实现在线监测,我公司开发了 能够实时监测到触头接点温度的产品,该产品采用RFID射频通信 技术,具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特 点,能很好地解决高电压状态下的温度监测问题。
应用场景:高压开关柜触头及接点、刀闸开关、电缆搭接处、 低压大电流柜等设备的温度监测。
主要技术参数 | |||
供电电源 | AC 220V | ||
测温点数 | 3~200个(可扩展) | ||
数据采集器工作环境 | -25~55℃ | ||
数据采集器工作环境 | <95%RH | ||
通讯接口 | RS485/433MHz无线 | ||
通讯波特率 | 1200、2400、4800、9600 | ||
天线与传感器间距离 | ≤1米(空旷) | ||
数据采集器与天线间 | ≤10米 | ||
测量温度范围 | -40~125℃ | ||
分辨率 | 0.1℃ | ||
精度 | ±1℃ |

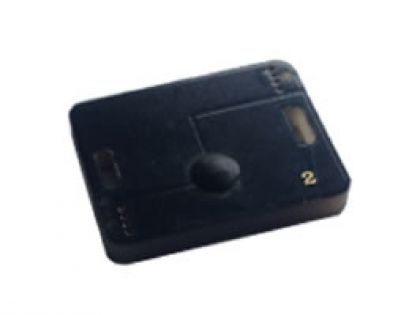

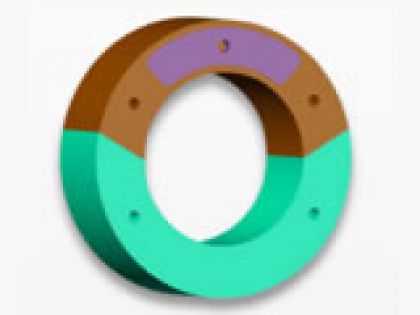

温度传感器安装方式

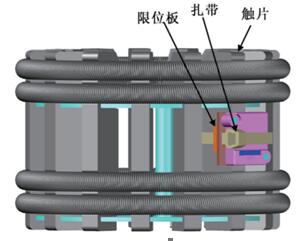

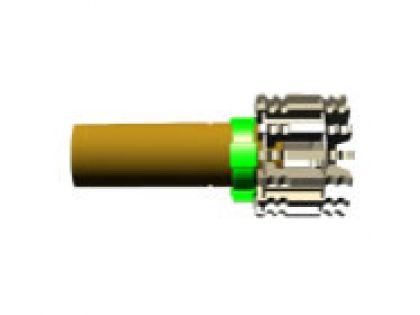

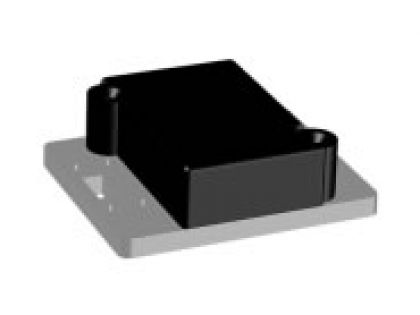

我公司的温度传感器(以下简称传感器)安装方式为卡扣式,安 装在需要监测温度的部位上(如手车动触头上)。上下触头A、B、 C三相每相安装一个传感器。安装过程及示意图如下图:
1) 将传感器的限位板卡住梅花触头的触片。
2) 用扎带将传感器固定。
3) 将传感器调整到下图所示角度。
注意事项:
1、 在安装过程中应确保温度传感器与梅花触头的触片接触良 好。
2、 传感器为易碎品,不可与坚硬物体发生磕碰或摔落。

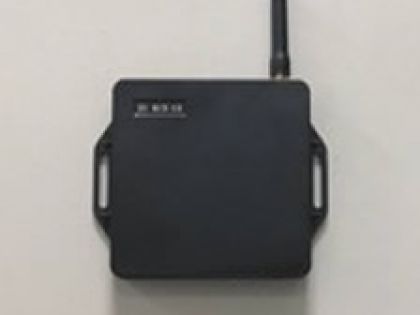

无线方案位置:

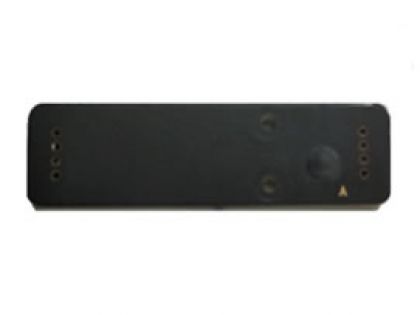

天线的尺寸为116mm*l16mm*22mm。根据KYN-28型开关柜结构 和尺寸,安装位置参如右下图。

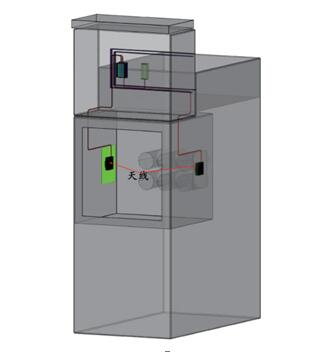

天线安装区域右下图,绿色区域为天线安装范围。断路器室的左 右壁对称位置分别安装一个天线。天线和数据采集之间用射频电缆连接。
天线的具体安装方式为:磁铁吸附式和蝴丝间定式

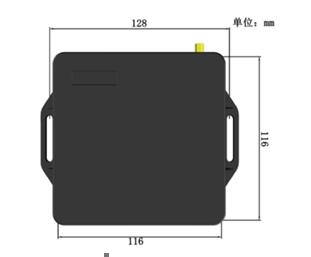

磁铁吸附式安装时,直接根据传感器安装角度将天线移动至最佳区域即可,操作简单方便。螺丝固定安装时,先将天线移动至给定安装区域选择合适的位置,根据天线位置在柜体侧壁开两个螺丝孔,螺 丝型号为M4,螺丝孔大小为4.5mm,机丝为304不锈钢大扁头机丝,螺母为304不锈钢防松螺母。垫片为304不锈钢平垫圈。安装好之后,将射频电缆线与天线连接、拧紧,两台天线安装在基本对称的位置上。天线材质为陶瓷,请勿摔落。天线外观及尺寸下图,安装时,天线接头必须朝上,拧紧。

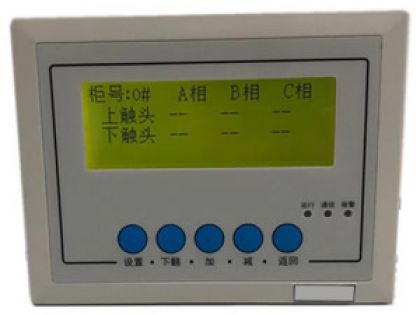

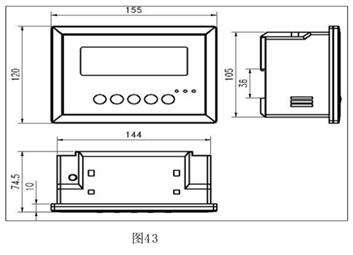

1> “温度监控主机”的整体安装尺寸,如下图43所示:

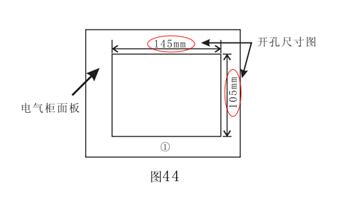

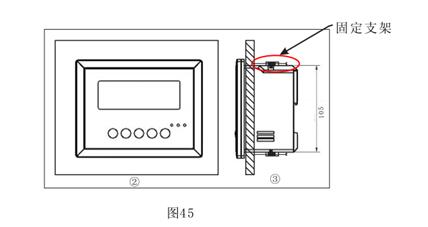

2> 温度监控主机的“面板式”安装方法先在柜子面板选定好的位置上开一个长:145mm,宽:105mm的方形孔,然后把“温度监控主机”放进去用定位支架固定好即可,如下图44、45所示:

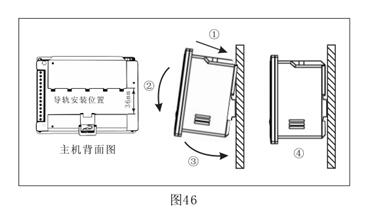

3> 温度监控主机的“导轨式”安装方法适合安装在电气柜内,先在电气柜内预留的位置安装一条长200mm、宽35mm的导轨,按图46所示的方法把“温度监控主机”扣在导轨上,当听到“啪”的声音之后就表示已安装成功。
