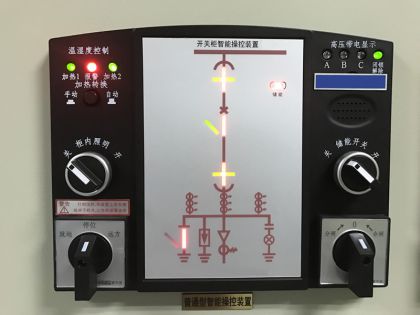

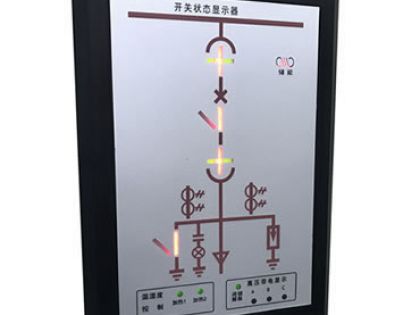

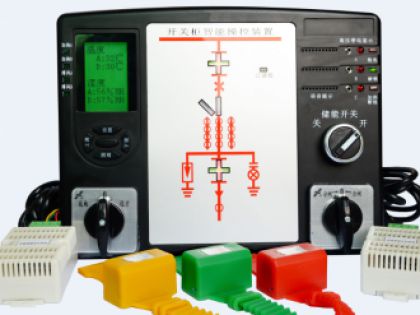

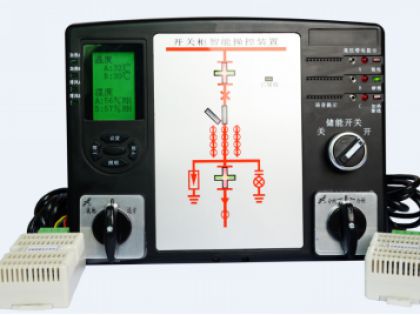

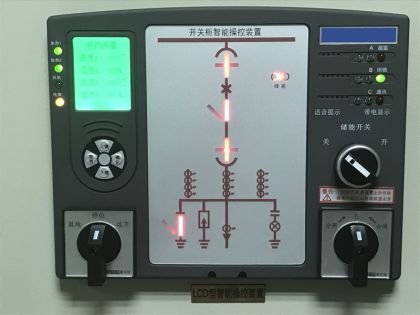

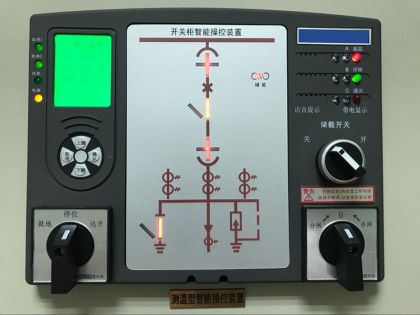

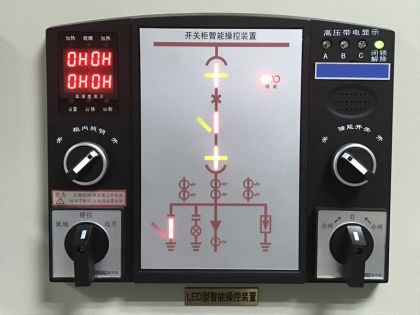

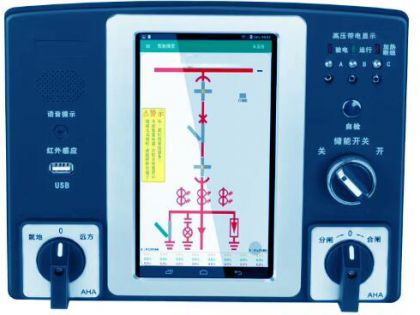

开关柜智能操控装置

功能描述:

开关柜智能操控装置是一种多功能、智能化模拟动态指示装置。用于3-35kv户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。可取代现有的一次回路模拟、带电显示器、自动加热除湿控制器，具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能防误语音、温湿度数据测量及中文液晶显示、RS485通信接口等多项功能。配有柜内照明开关、储能开关、远程本地转换开关、断路器分合闸转换开关、电气接点温度测量。产品还可根据客户需要扩展SOE记录、人体感应等功能。
本产品采用性能优良的单片机控制，采用工业级电子元件，采用独特的软硬件抗干扰技术。与传统开关状态指示仪相比，可靠性更高，搞干扰能力更强。产品量身订做：根据用户不同要求，进行不同的功能组合设计。本产品外观精致、美观，极大地简化、美化了开关柜的面板。

主要功能:
一次模拟图动态指示
温湿度测量及中文液晶显示，自动调节柜内温度及凝露
高压带电指示、闭锁输出
四路负载接口
加热器断线检测
RS485通信接口
智能防误语音
人体感应
电气接点温度测量（无线测温）
照明开关、储能开关、远程本地转换开关、分合闸转换开关

技术特性
供电电源：AC/DC 80-270V
工作环境：-10℃~50℃，≤95%RH
存贮环境：-40℃~80℃，≤95%RH
抗电强度：外壳与端子间≥AC2000V/1min
绝缘性能：外壳与端子间≥100MΩ
抗电磁干扰性能：符合GB/T17626

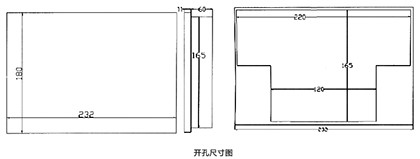

安装方式
外形尺寸：232×180×71mm³
开孔尺寸：220×165mm²
